Caractéristiques techniques
- Moteur de broche de meulage refroidi à l'eau de 36 kW
- Vitesse 2 000 – 20 000 tr/min
- Porte-pièce à entraînement direct 1 000 tr/min
- 12 emplacements pour magasin de meules
- Capacité maximale par palette : 143 pièces
- Capacité du magasin de chaînes : max. 320 pièces

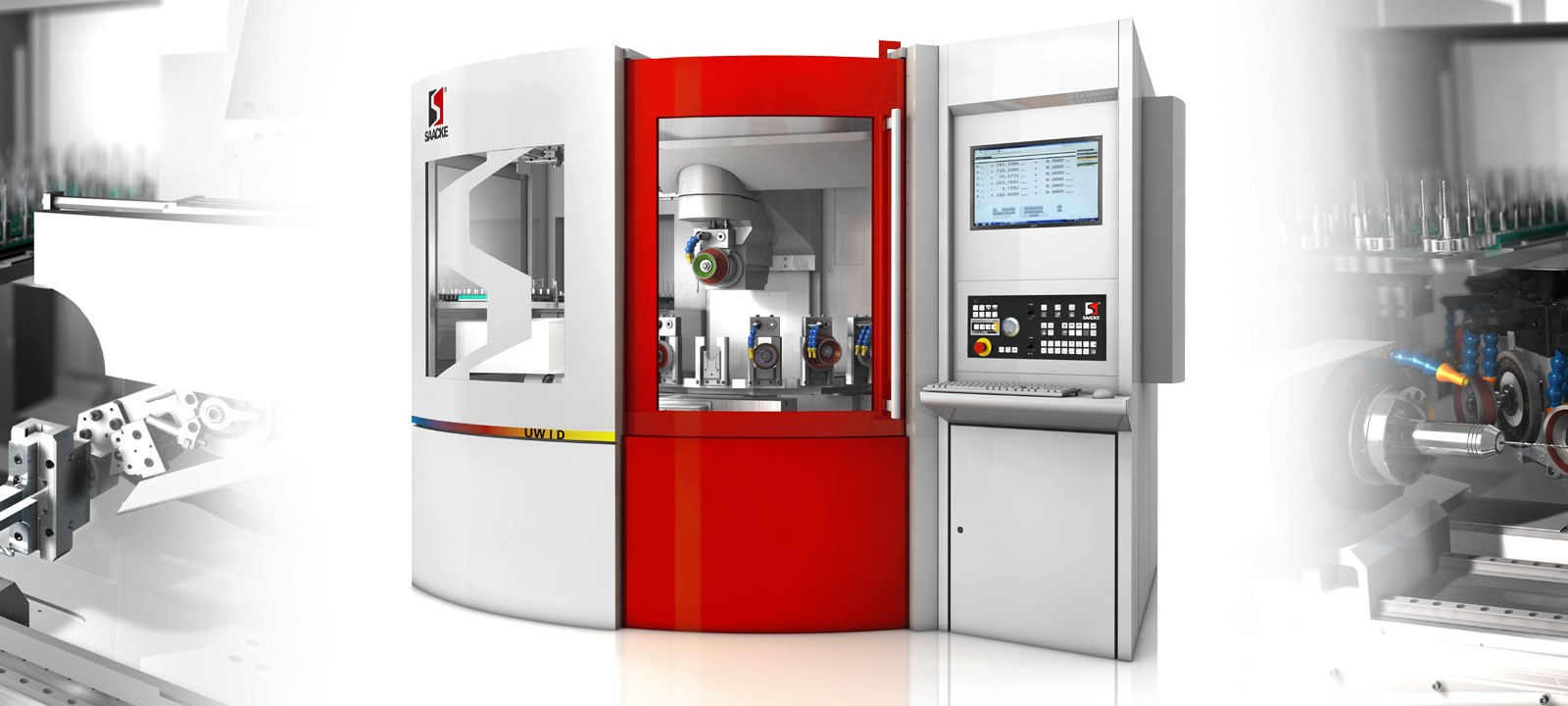

Données techniques UW I D
| Données de l'outil | |
|---|---|
| Diamètre max. | 250 mm |
| Longueur maximale (usinage complet depuis bord avant porte-pièce) | 430 mm |
| Hauteur maximale | 195 mm |
| Axe X – Trajectoire de rectification | |
| Parcours longitudinal | 625 mm |
| Débit d'alimentation | 0 – 15 m/min |
| Axe Y – Trajectoire d'élévation | |
| Sentier de haute altitude | 305 mm |
| Débit d'alimentation | 0 – 15 m/min |
| Tête de rectification – Axe B | |
| Pivote dans le plan horizontal | 240 degrés |
| Porte-meule à serrage rapide | HSK – C / E50 |
| Contrôle de vitesse continu | 2 000 à 20 000 tr/min |
| Diamètre maximal de la meule | 150 mm |
| Changeur de meule | |
| Nombre d'emplacements pour chargeurs | 12 |
| Porte-outil axe A – Entraînement direct | |
| Enregistrement | Plan d'aménagement (ISO 50) |
| Vitesse maximale | 1 000 tr/min |
| Puissance d'entraînement nominale | |
| Broche de meulage – performances optimales | 36 kW |
| Poids | environ 5 200 kg |
Caractéristiques techniques sujettes à modification sans préavis. Sauf erreur ou omission.
